XLOG 모니터링

XLOG 메뉴는 XLOG 차트와 실시간 트랜잭션 통계 정보를 강화하여 배치했습니다.

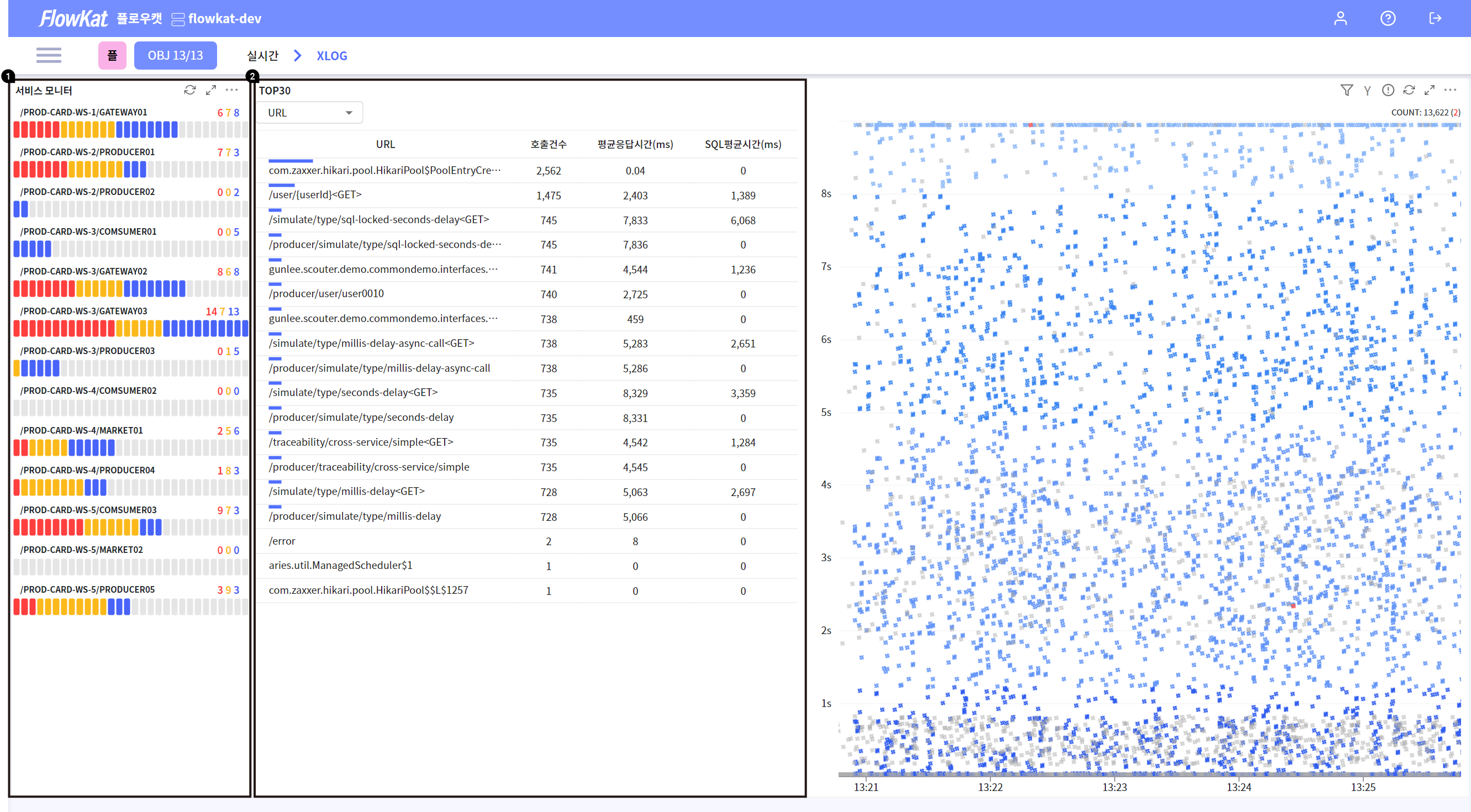

XLOG Overview​​

  1. 서비스 모니터: 30개의 막대로 구성된 개별 서비스 현황 차트입니다. 동시에 30개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
  2. TOP30: 실시간 XLOG의 내용을 기반으로 URL, 클라이언트 IP, 사용자 에이전트, 오브젝트 각각에 대한 호출 건수 TOP30을 목록으로 나타냅니다.

XLOG 통계 대표 기능​​

기능설명
URL 호출 건수 TOP30 생성현재 트랜잭션에 대한 URL 통계 정보 확인
XLOG 고급 검색 기능XLOG 차트 내용을 상세 검색하거나 Y축 기준을 변경
XLOG 기간 검색 기능XLOG의 과거 이력을 조회

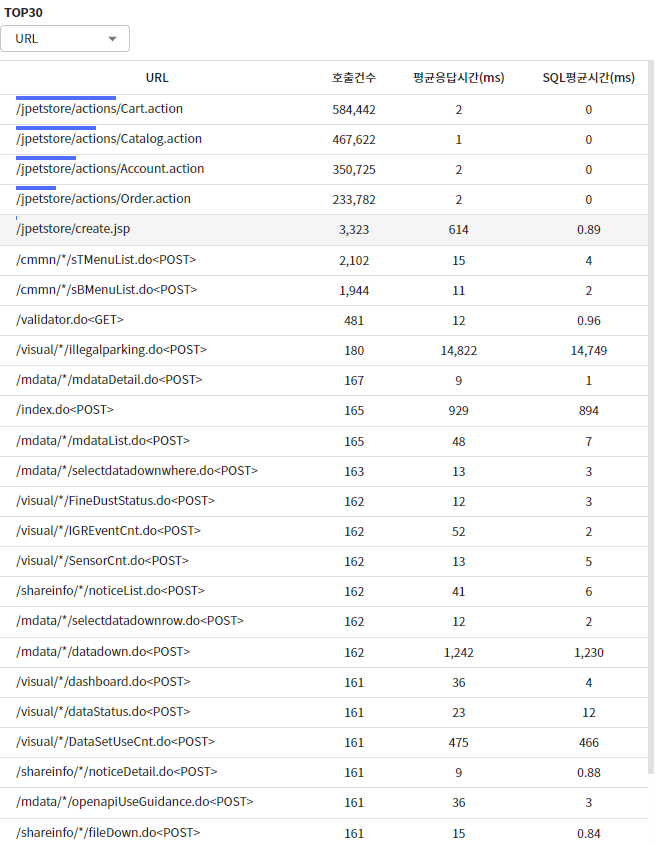

TOP30​​

기간 검색한 후 전체 트랜잭션의 XLOG 통계 지표를 정렬한 표입니다. URL, 클라이언트 IP, 사용자 에이전트, 오브젝트로 구분하고 호출 건수 기준으로 정렬합니다. 각 항목의 세부정렬은 지원하지 않습니다.

트랜잭션 조회​​

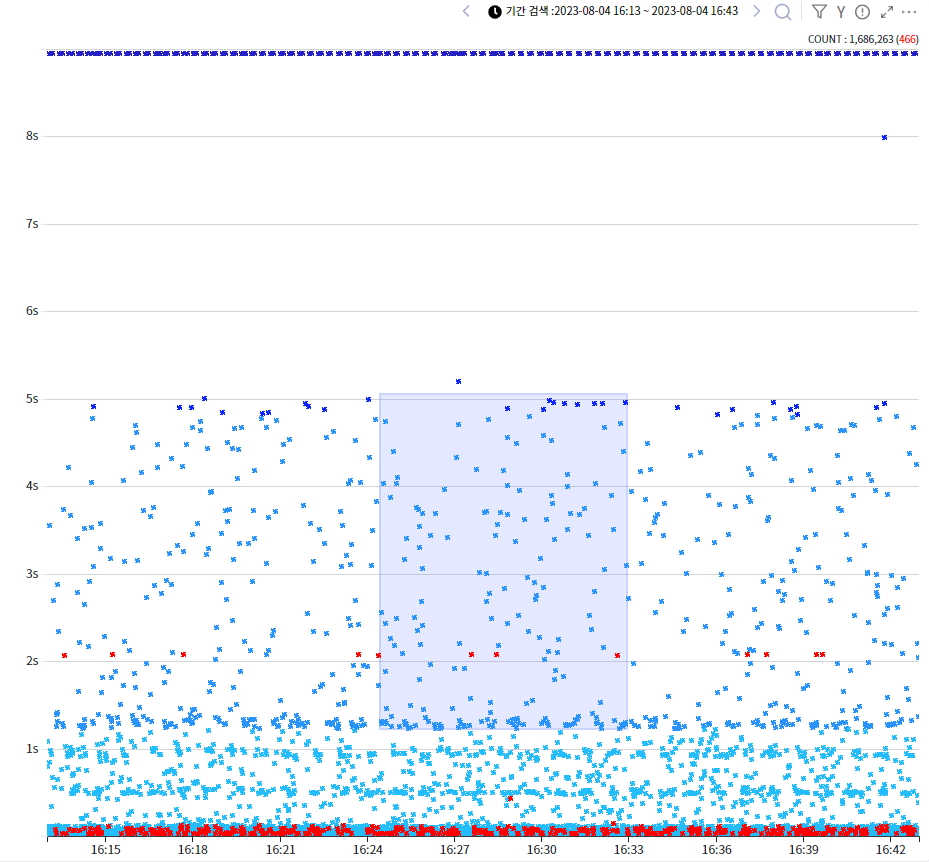

기간 검색 후 특정 영역을 마우스로 드래그합니다.

조회 구간 선택

프로파일 조회​​

마우스 드래그한 영역의 프로파일 내용을 조회하여 화면에 표시합니다.

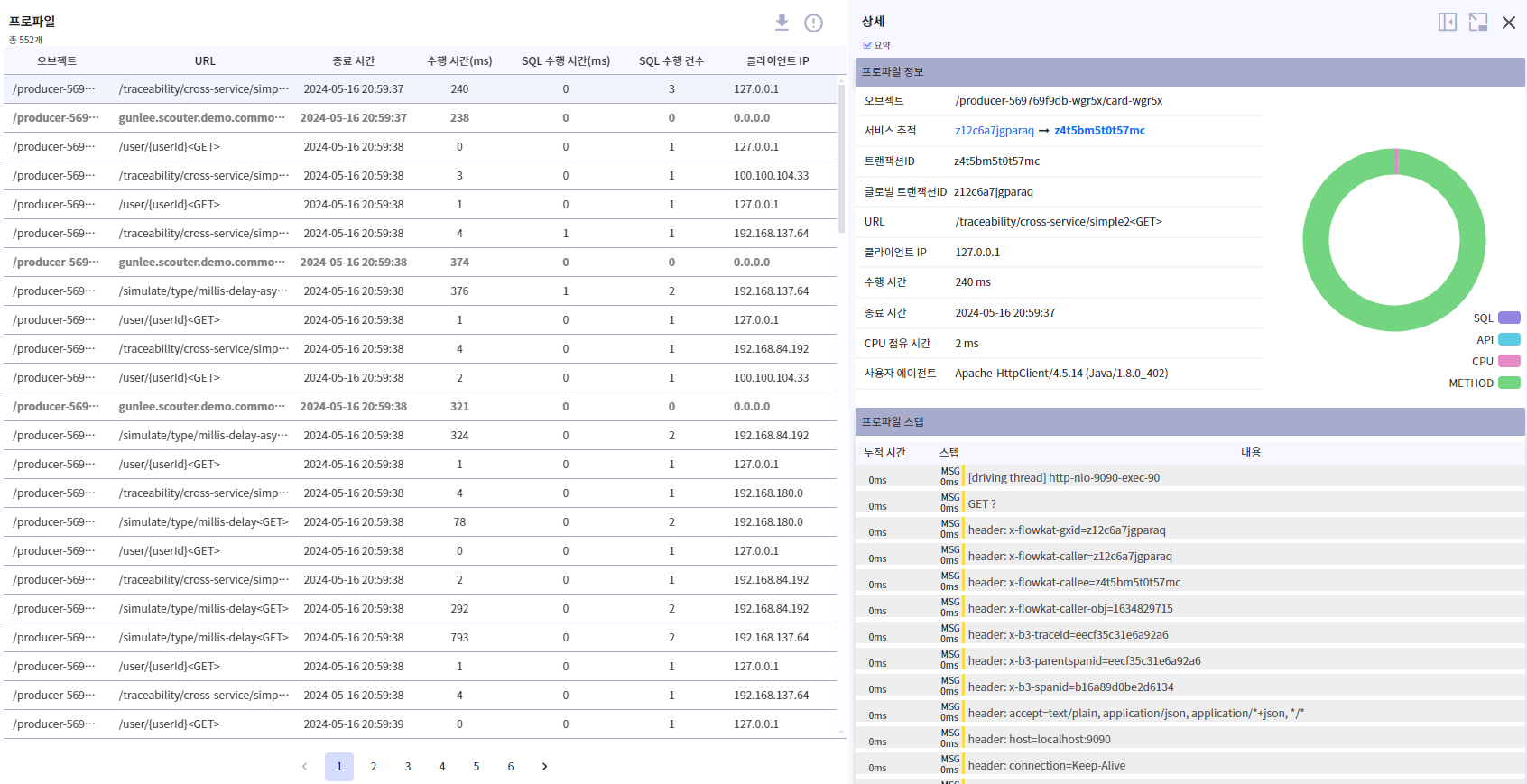

프로파일 조회

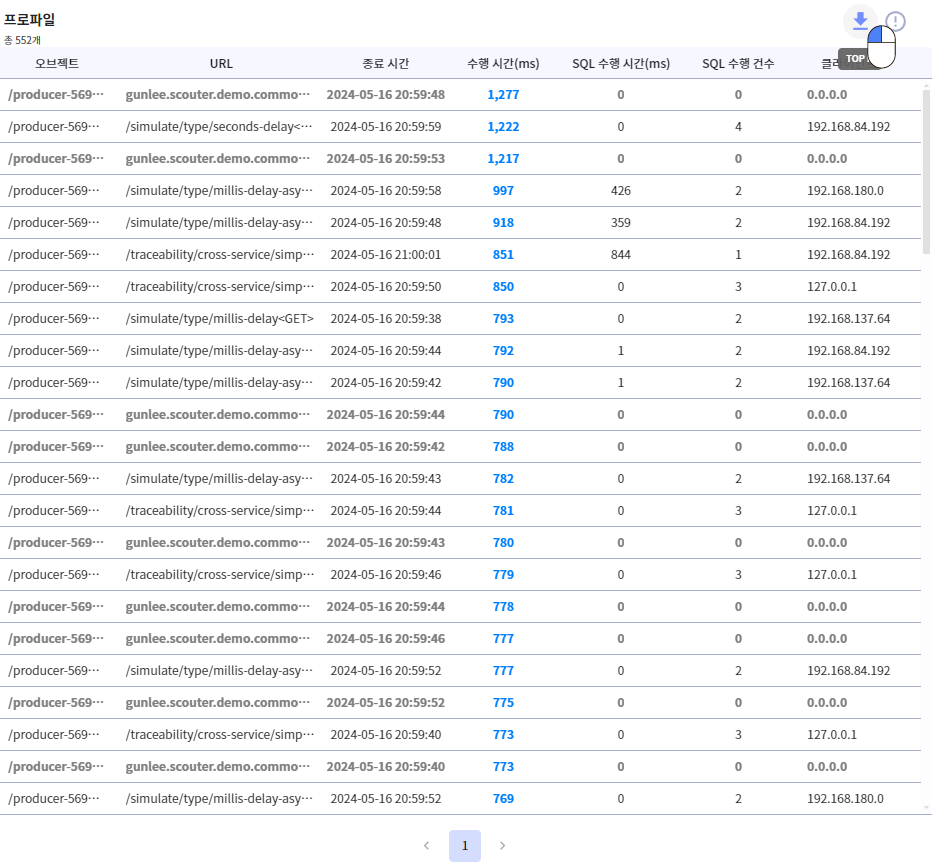

  • TOP N 버튼 클릭 시 수행 시간(ms)이 오래 걸린 순서로 정렬됩니다. 다시 클릭하면 이전 화면으로 변경됩니다.

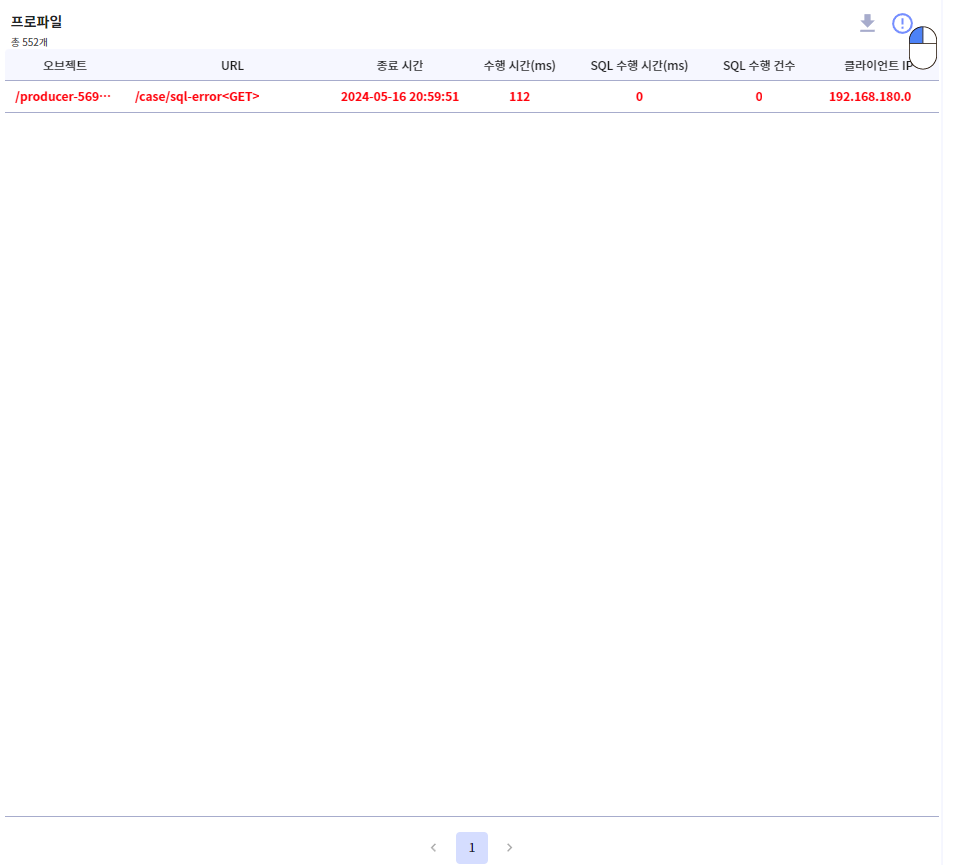

  • 에러 필터 버튼 클릭 시 에러만 확인합니다. 다시 클릭하면 이전 화면으로 변경됩니다.

XLOG 고급 검색​​

XLOG를 검색할 수 있는 조건을 세분화한 메뉴입니다.

XLOG 고급 검색 버튼 클릭

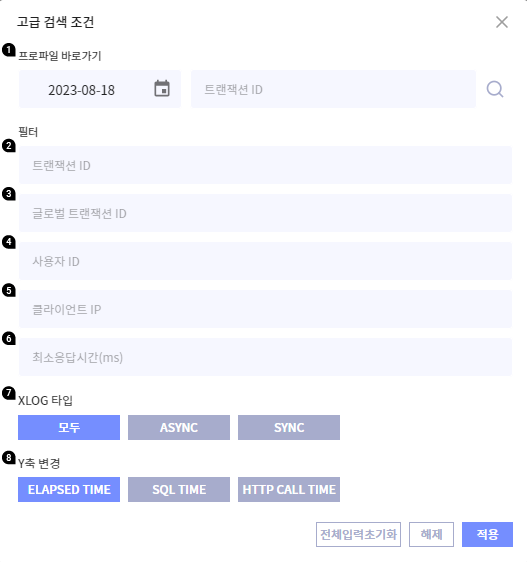

XLOG 고급 검색 조건

  1. 프로파일 바로가기: 프로파일 종료 날짜와 트랜잭션 ID를 조합하여 프로파일을 검색할 수 있습니다.
  2. 트랜잭션 ID를 입력하여 조회합니다.
  3. 글로벌 트랜잭션 ID를 입력하여 조회합니다.
  4. 플로우캣에서 내부적으로 관리하는 사용자 ID를 입력하여 조회합니다.
  5. 클라이언트 IP를 입력하여 조회합니다. WildCard를 지원합니다.
  6. 최소응답시간(ms)을 입력하여 조회합니다.
  7. XLOG 타입(모두, ASYNC, SYNC)
  8. Y축 변경(ELAPSED TIME, SQL TIME, HTTP CALL TIME)

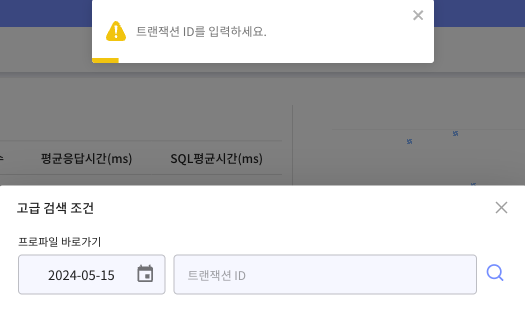

프로파일 바로가기 입력 제약사항

  • 필수 정보

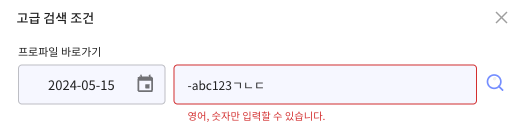

  • 입력 가능 문자

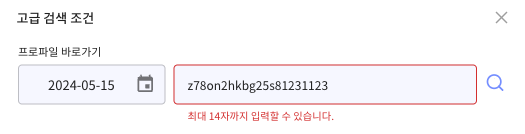

  • 최대 문자 수

프로파일 바로가기 올바른 입력 예시

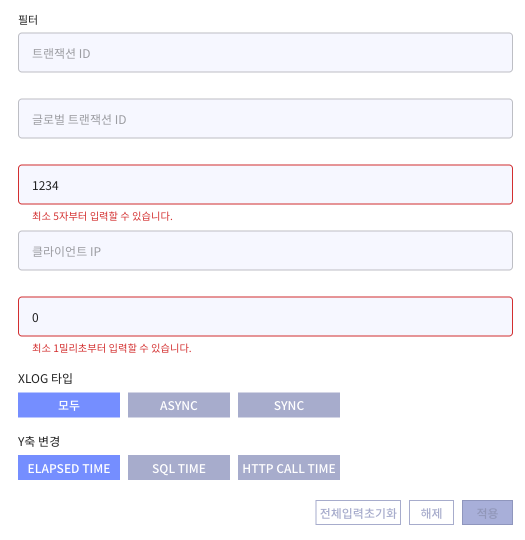

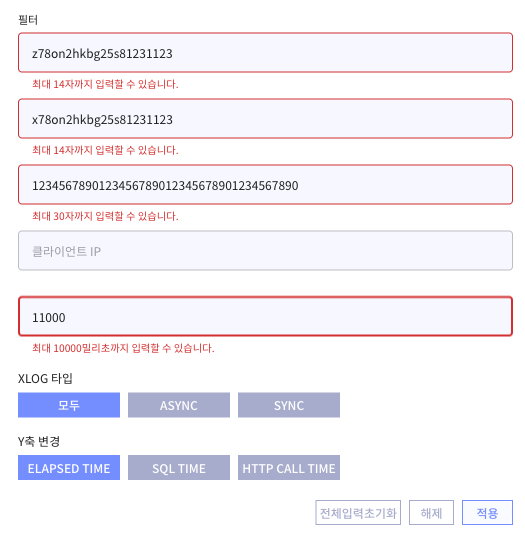

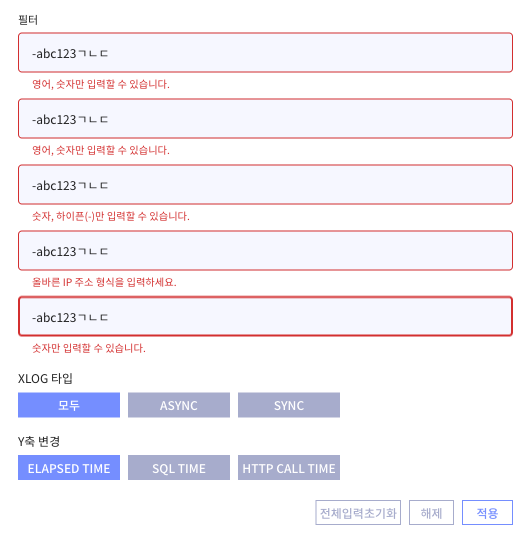

필터 입력 제약사항

  • 최소 입력 값

  • 최대 입력 값

  • 입력 가능 문자

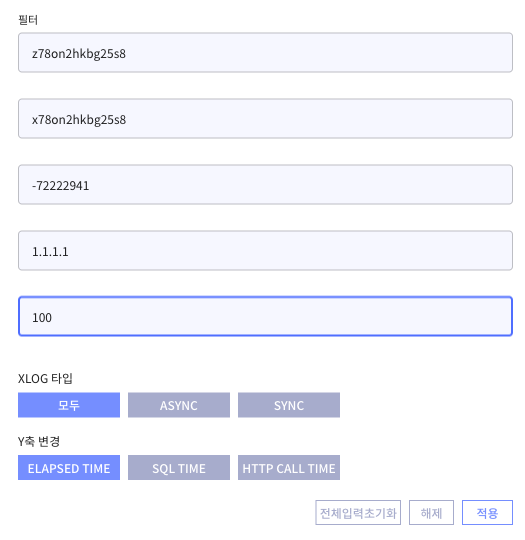

필터 올바른 입력 예시

Y축 자동 보정​​

Y축의 범위를 응답시간의 최대시간에 맞춰 모니터링할 수 있습니다.

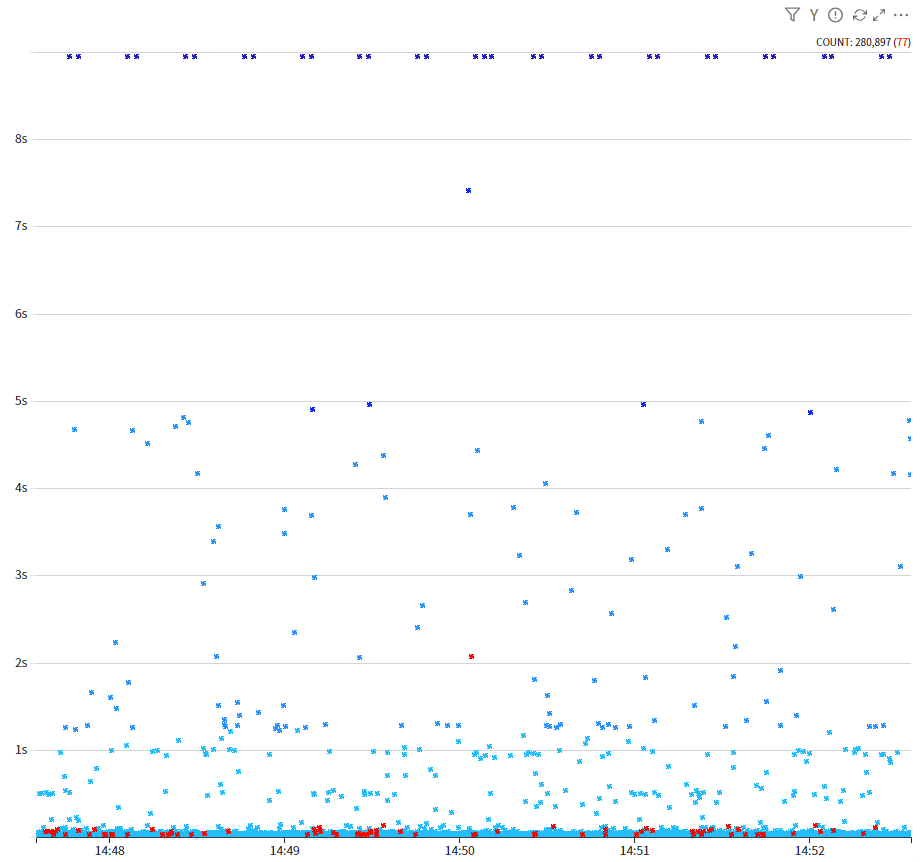

Y축 자동 보정 적용 전

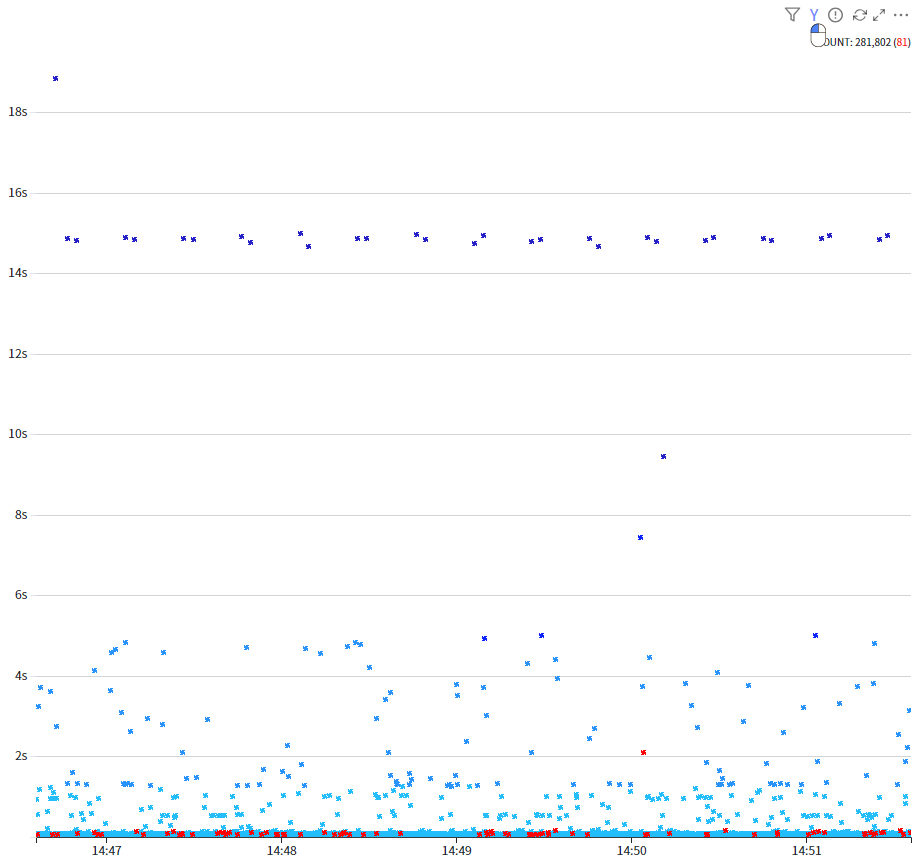

Y축 자동 보정 적용 후

Y축(응답시간) 최댓값을 계산하고 약 1.5초를 더한 Y축을 제공합니다.

에러 필터​​

에러 타입만 필터링하여 모니터링할 수 있습니다.

에러 필터 적용 전

에러 필터 적용 후

XLOG 추가 기능​​

다양한 방법으로 XLOG 데이터에 접근합니다.

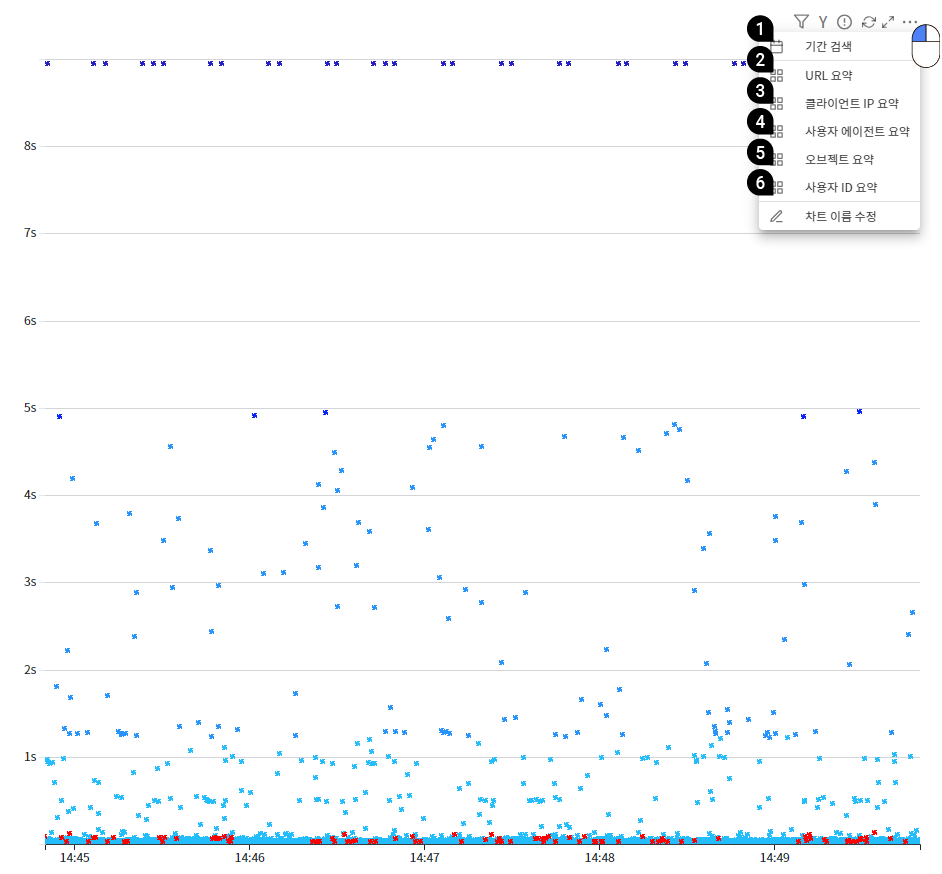

XLOG 요약

  1. 기간 검색
  2. URL 요약: XLOG 차트에 표시된 트랜잭션을 URL 기준으로 통계
  3. 클라이언트IP 요약: XLOG 차트에 표시된 트랜잭션을 IP 기준으로 통계
  4. 사용자 에이전트 요약: XLOG 차트에 표시된 트랜잭션을 브라우저 사용자 에이전트 기준으로 통계
  5. 오브젝트 요약: XLOG 차트에 표시된 트랜잭션을 오브젝트 기준으로 통계
  6. 사용자 ID 요약: XLOG 차트에 표시된 트랜잭션을 사용자 ID 기준으로 통계

기간 검색​​

XLOG의 검색 범위를 시간으로 설정할 수 있습니다.

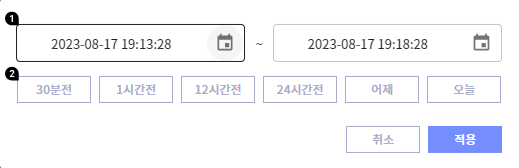

기간 검색

  1. 수동 기간 설정
  2. 설정된 기간 바로가기

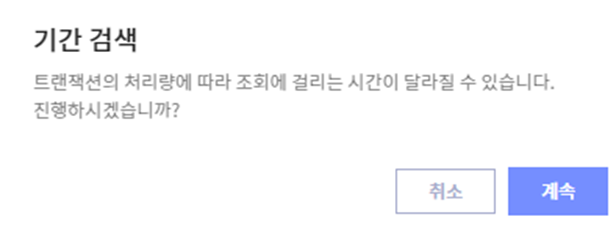

  • 조회되는 트랜잭션의 양과 기간에 따라 다음과 같은 안내 메세지가 출력됩니다.

24시간 이하 조회

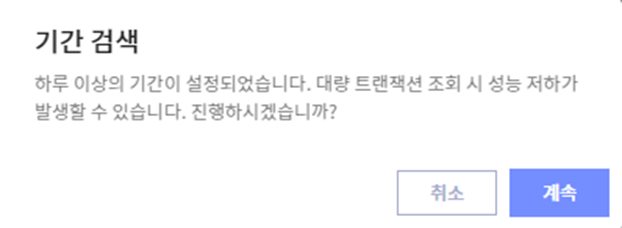

24시간 이상 조회

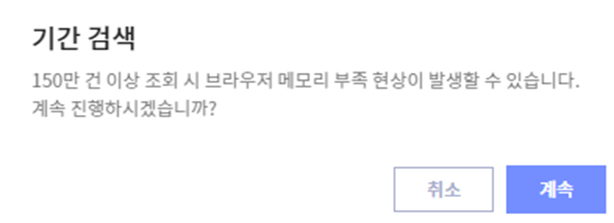

150만 건 이상 조회

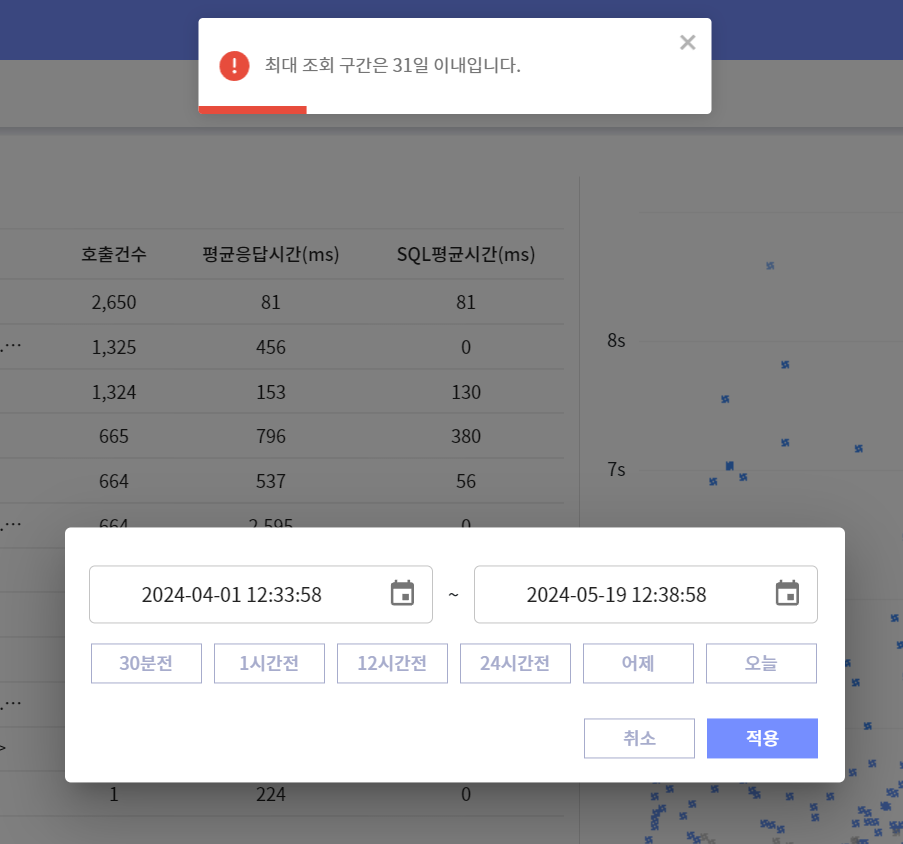

조회 범위 초과

시작 시간은 종료 시간보다 클 수 없으며, 조회 구간은 최소 5분~최대 31일입니다.

URL 요약​​

XLOG 차트에 표시된 트랜잭션을 URL 기준으로 요약하여 보여줍니다.

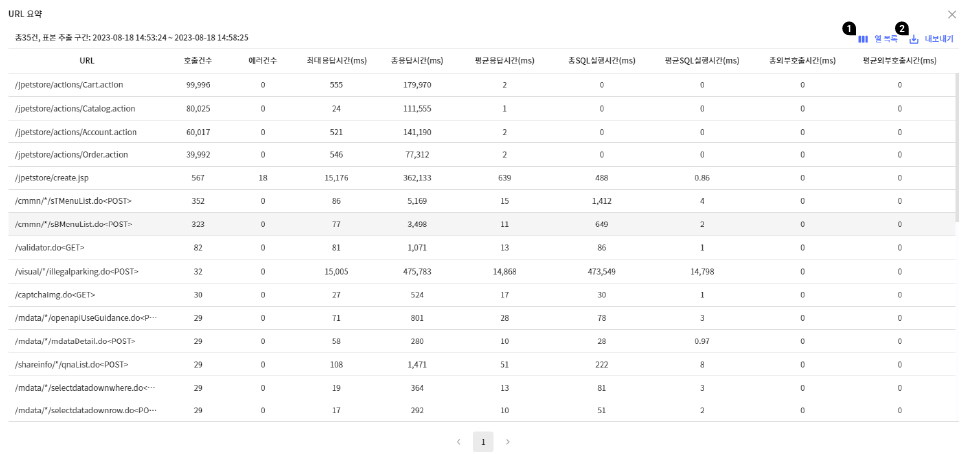

URL 요약

  1. 열 목록: 열 목록 제어
  2. 내보내기: CSV 다운로드 제공
컬럼명설명
URLURL 이름
호출건수URL별 호출 건수
에러건수URL별 서비스 에러 건수
총응답시간URL별 응답시간 합
평균응답시간URL별 총응답시간/총호출건수
총SQL실행시간URL별 총SQL실행시간 합
평균SQL실행시간URL별 총SQL실행시간/총SQL실행건수
총외부호출시간URL별 총외부호출시간 합
평균외부호출시간URL별 총평균외부호출시간 합/총외부호출 건수

클라이언트IP 요약​​

XLOG 차트에 표시된 트랜잭션을 클라이언트 IP 기준으로 요약하여 보여줍니다.

클라이언트 IP 요약

  1. 열 목록: 열 목록 제어
  2. 내보내기: CSV 다운로드 제공
컬럼명설명
클라이언트 IPIP주소
호출건수IP별 호출 건수
에러건수IP별 에러 발생 건수
총응답시간IP별 응답시간 합
평균응답시간IP별 총응답시간/총호출건수
총SQL실행시간IP별 총SQL실행시간 합
평균SQL실행시간IP별 총SQL실행시간/총SQL실행건수
총외부호출시간IP별 총외부호출시간 합
평균외부호출시간IP별 총평균외부호출시간 합/총외부호출 건수

사용자 에이전트 요약​​

XLOG 차트에 표시된 트랜잭션을 사용자 에이전트 기준으로 요약하여 보여줍니다.

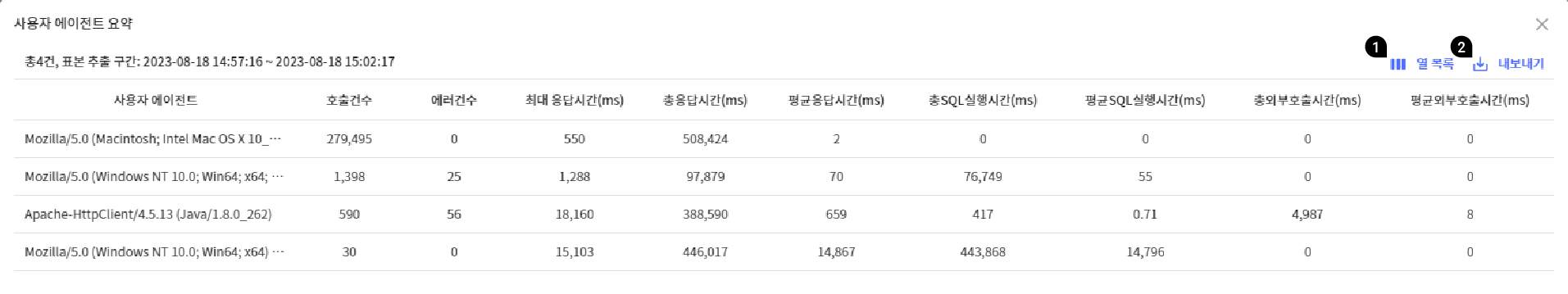

사용자 에이전트 요약

  1. 열 목록: 열 목록 제어
  2. 내보내기: CSV 다운로드 제공
컬럼명설명
사용자 에이전트HTTP 요청을 보내는 디바이스, 브라우저 등 사용자 소프트웨어의 식별 정보를 담고 있는 요청 헤더 정보
호출건수사용자 에이전트별 호출 건수
에러건수사용자 에이전트별 에러 발생 건수
총응답시간사용자 에이전트별 응답시간 합
평균응답시간사용자 에이전트별 총응답시간/총호출건수
총SQL실행시간사용자 에이전트별 총SQL실행시간 합
평균SQL실행시간사용자 에이전트별 총SQL실행시간/총SQL실행건수
총외부호출시간사용자 에이전트별 총외부호출시간 합
평균외부호출시간사용자 에이전트별 총평균외부호출시간 합/총외부호출 건수

오브젝트 요약​​

XLOG 차트에 표시된 트랜잭션을 오브젝트 기준으로 요약하여 보여줍니다.

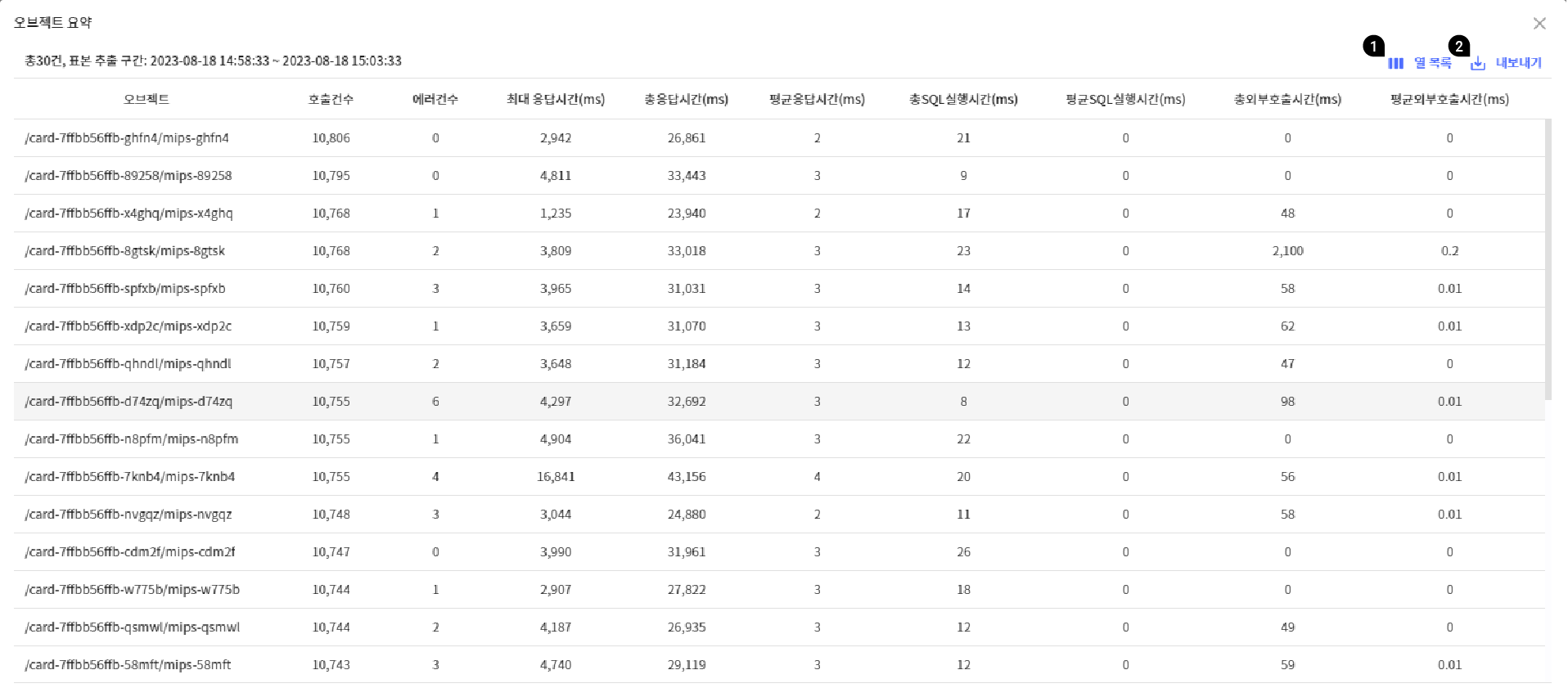

오브젝트 요약

  1. 열 목록: 열 목록 제어
  2. 내보내기: CSV 다운로드 제공
컬럼명설명
오브젝트모니터링 인스턴스 이름
호출건수오브젝트별 호출 건수
에러건수오브젝트별 에러 발생 건수
총응답시간오브젝트별 응답시간 합
평균응답시간오브젝트별 총응답시간/총호출건수
총SQL실행시간오브젝트별 총SQL실행시간 합
평균SQL실행시간오브젝트별 총SQL실행시간/총SQL실행건수
총외부호출시간오브젝트별 총외부호출시간 합
평균외부호출시간오브젝트별 총평균외부호출시간 합/총외부호출 건수

사용자 ID 요약​​

XLOG 차트에 표시된 트랜잭션을 사용자 ID 기준으로 요약하여 보여줍니다.

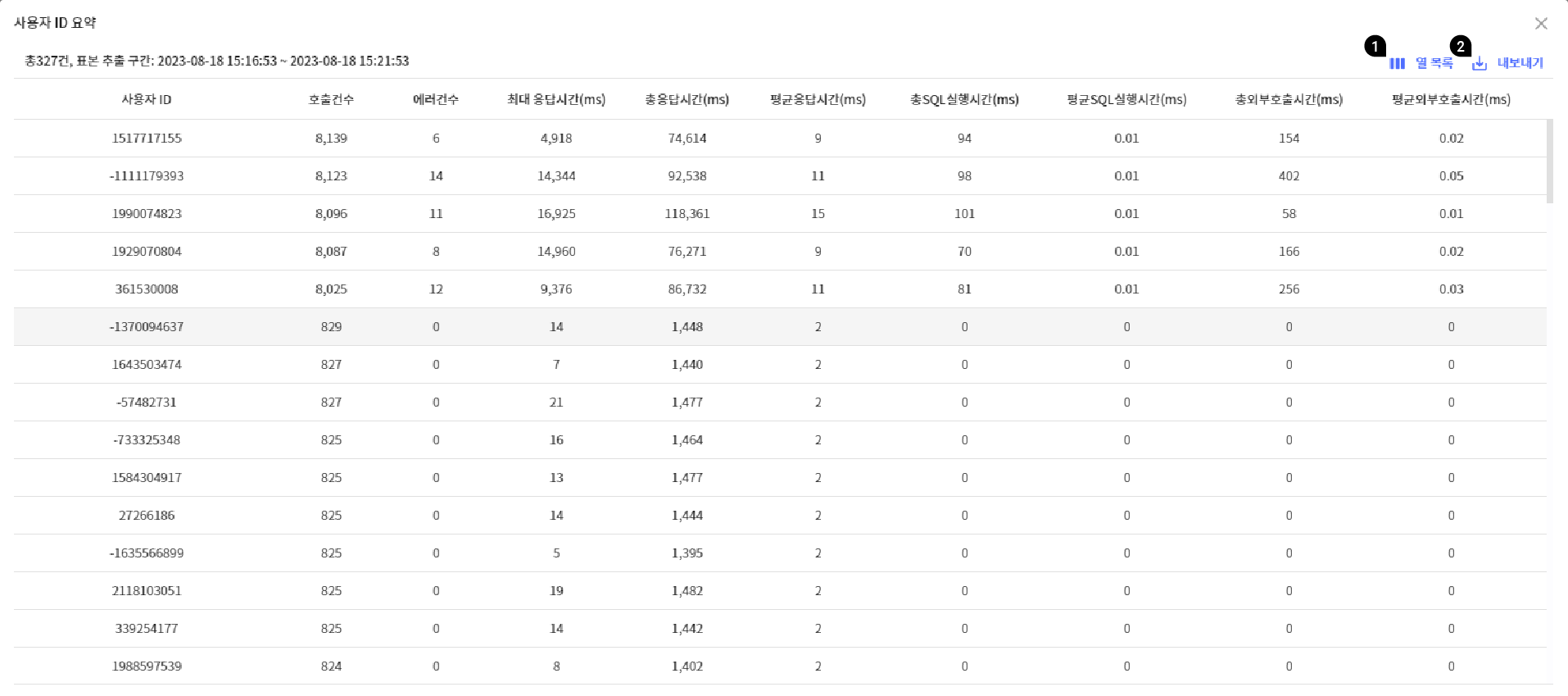

사용자 ID 요약

  1. 열 목록: 열 목록 제어
  2. 내보내기: CSV 다운로드 제공
컬럼명설명
사용자 ID플로우캣에서 내부적으로 관리하는 사용자 ID
호출건수사용자 ID별 호출 건수
에러건수사용자 ID별 에러 발생 건수
총응답시간사용자 ID별 응답시간 합
평균응답시간사용자 ID별 총응답시간/총호출건수
총SQL실행시간사용자 ID별 총SQL실행시간 합
평균SQL실행시간사용자 ID별 총SQL실행시간/총SQL실행건수
총외부호출시간사용자 ID별 총외부호출시간 합
평균외부호출시간사용자 ID별 총평균외부호출시간 합/총외부호출 건수
